På grund af de principper, som det digitale er bygget op om, skal begge motorpoler have direkte kontakt med decoderen.
Dette er ikke umiddelbart muligt med dette lokomotiv. Den ene pol er "gemt" under den ene chassis halvdel, hvorimod den anden er fritlagt og kan tilgås let.
Printet er lavet til at have begge poler røre printet på undersiden, hvor der er to loddeflader. Derfor er det nødvendigt at lave en fræsning i chassiset,
så den anden motorpol også blivet blotlagt på samme måde som den allerede fritlagte.
-
Herunder er der vist to billeder, der viser før og efter.

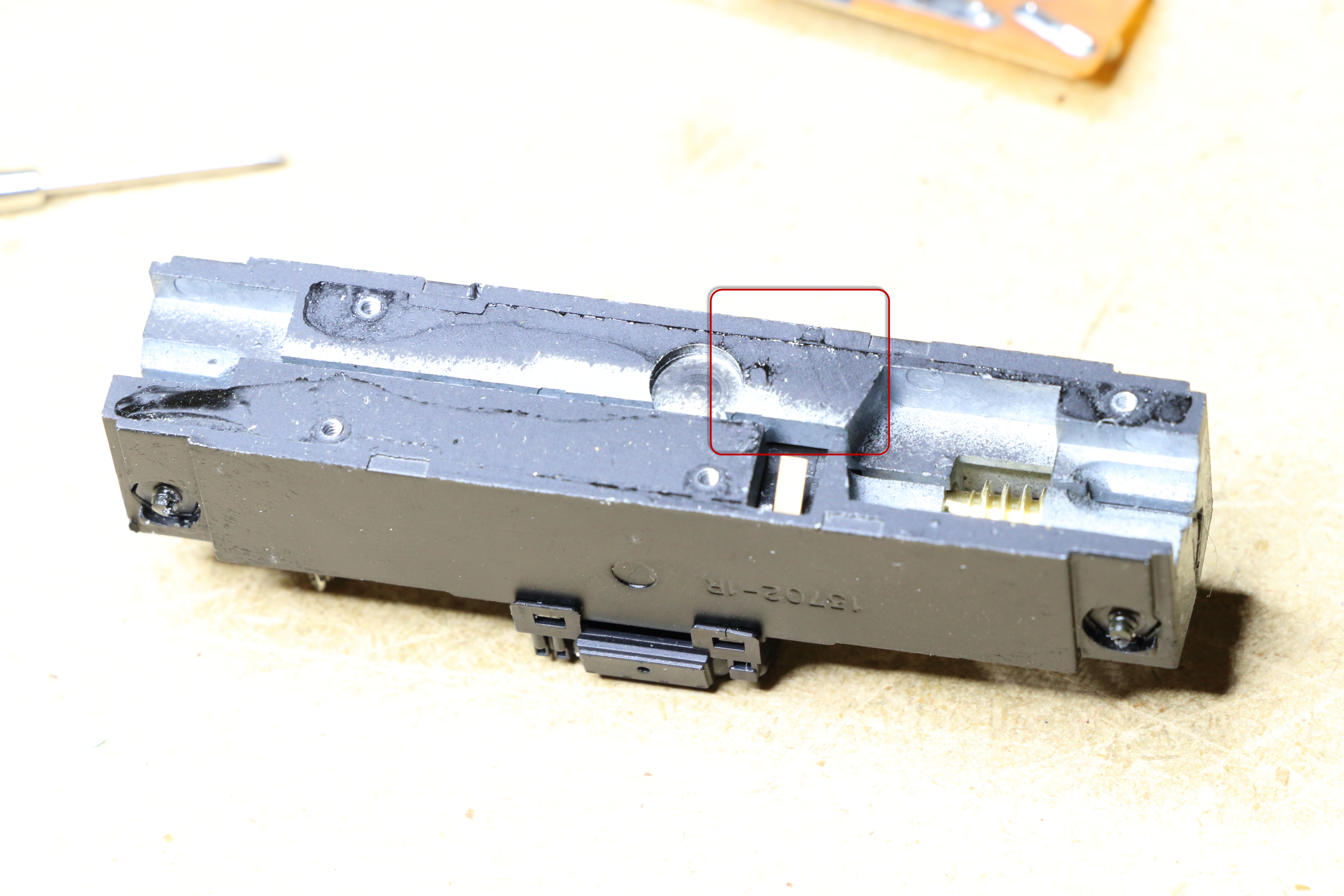

Billedet til venstre har en rød ramme omkring det område, hvor fræsningen mangler - og skal udføres.

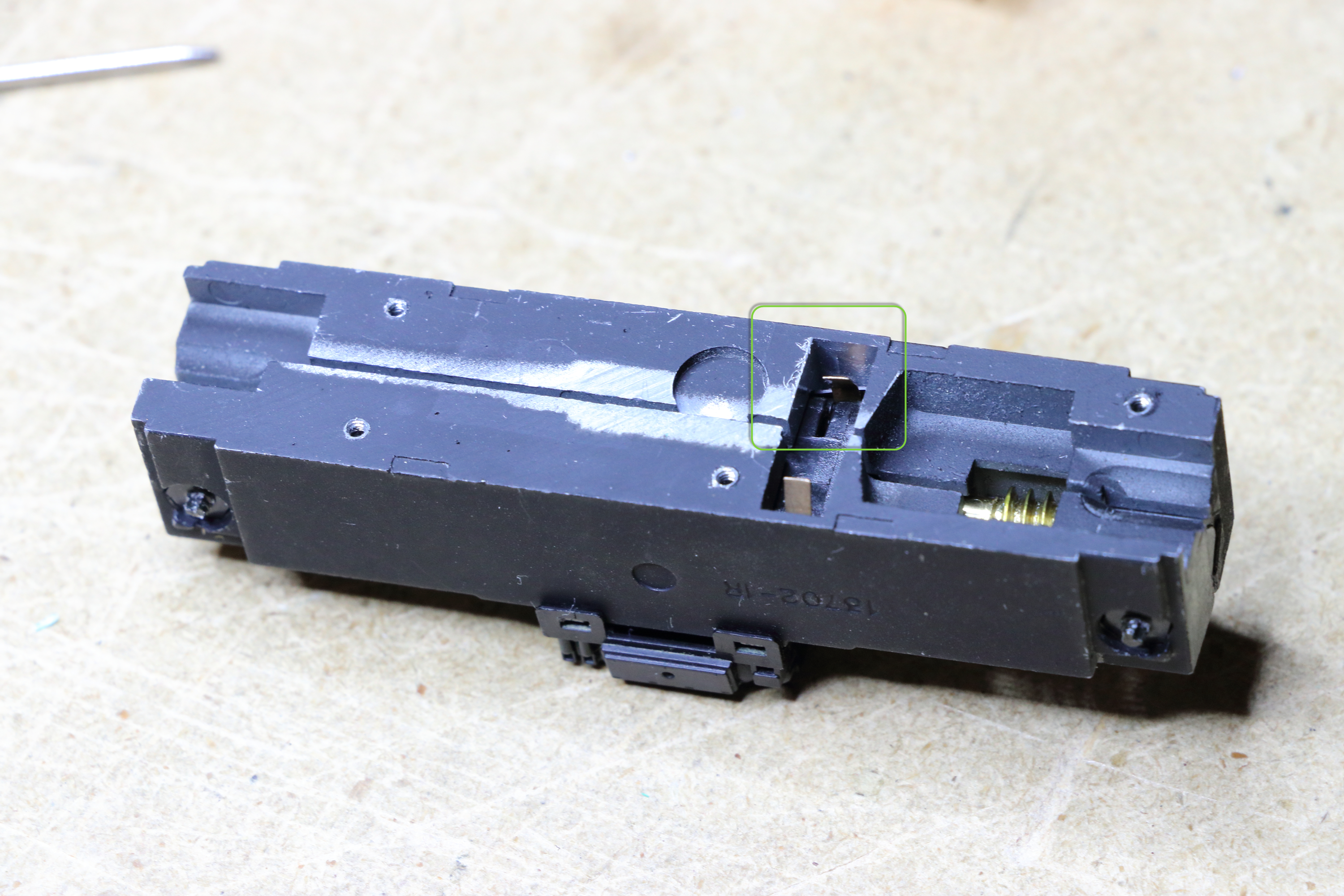

Billedet til højre har en grøn ramme omkring dér, hvor fræsningen er foretaget.

-
Desværre er der ikke ret meget plads, så det stik, jeg plejer at montere, er lige det for højt.

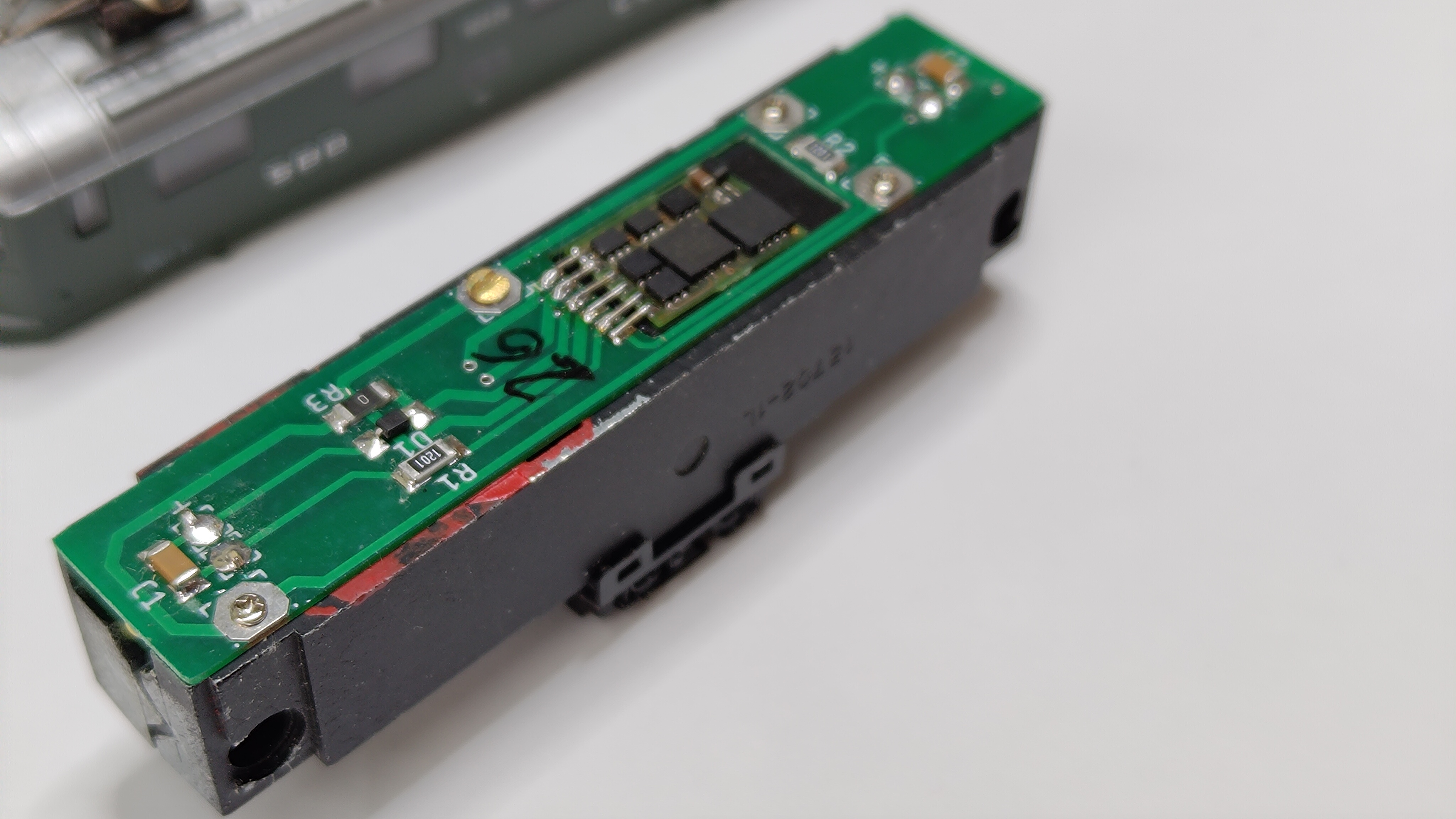

Derfor anbefaler jeg at lodde decoderen "direkte" på som vist på billederne herunder.
Decoderen er en Döhler&Haass DH10C-1. "-1" er en henvisning til, at decoderen har stive, én-corede ben pre-loddet på.
Denne decoder har ikke nogen komponenter på undersiden, hvilket gør, at den er velegnet til dette projekt.
Andre decoders kan selvfølgelig bruges, men de skal være så flade som muligt.
Benene klippes af, så de er ca. 3-4 mm. lange. Selve printet kan ligges fladt på bordet, og decoderen lægges ned i hullet, så benene ligger på loddeøerne.
En meget fin spids på loddekolben og noget tyndt loddetin er anbefalet. Du bør også være trænet i at udføre sådanne fine lodninger.
Det er også en god ide at lægge noget isolerende under decoderen - som f.eks. noget elektrikertape. Decoderen må ikke ramme metallet, som chassiset består af.

-
|
